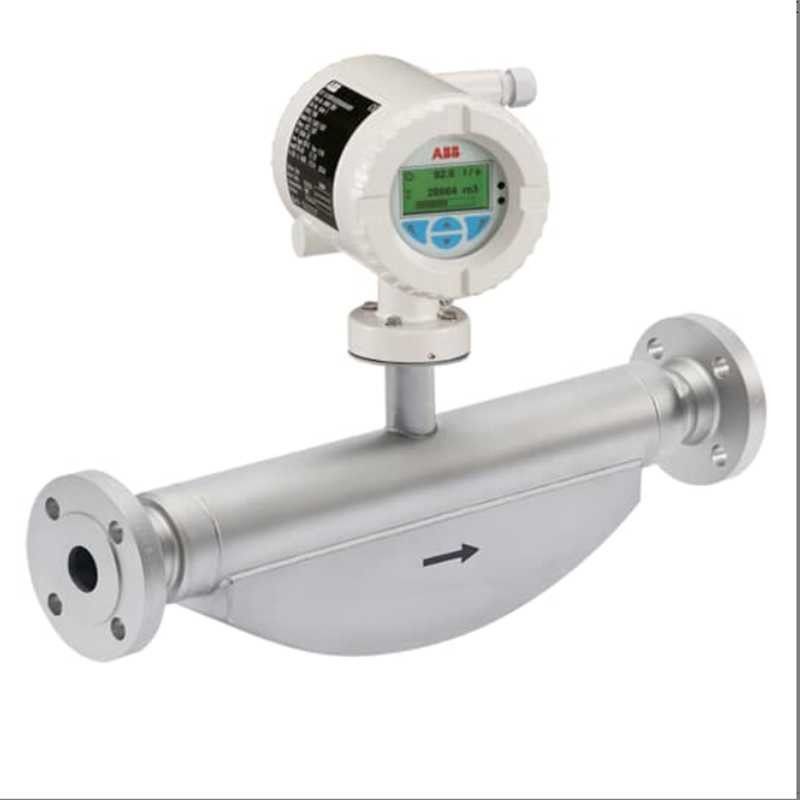

コリオリス質量流量計コリオリスマスターFCB430とFCB450
コリオリスマストFCB400シリーズのコンパクトなコリオリス質量流量計は,低圧減,高容量,直感的なABB共通表示,5つのモジュール型I/O`と様々な通信プロトコル,現在,OIML R117とMIDが承認されています.
上流や下流のパイプの必要性がないため,コンパクトなコリオリス流量計は最も狭いスペースに設置され,以前は不可能だったアプリケーションが可能になります.
| センサー | ||||
| モデル | FCB400 標準設計 | FCH400 衛生設計 | ||
| シャーシ | インテグレートマウント設計,リモートマウント設計 | |||
| 液体の測定精度 | FCB430 | FCB450 | FCH430 | FCH450 |
| 質量流量* | 00.4%00.25%と0.2% | 00.1% と 0.15% | 0.4%,00.25%と0.2% | 00.1% と 0.15% |
| 容量流量* | 00.4%00.25%と0.2% | 0.15%と0.11% | 00.4%00.25%と0.2% | 00.15%と0.11% |
| 密度 | 0.01kg/l | 0.002kg/l 0.001kg/l (オプション) 0.0004kg/l (オプション) |
0.01kg/l | ・0.002kg/l 0.001 kg/l (オプション) 0.0004kg/l (オプション) |
| 温度 | 1K | 05K | 1K | 05K |
| ガスの測定精度* | 1% | 00.5% | 1% | 00.5% |
| 許容される測定媒体は 温度 Tメドラム |
-50〜160°C (-58から320F) |
-50〜205°C (-58から400F) |
-50〜160°C (-58から320F) |
-50から205C (-58から400F) |
| プロセス接続 | ||||
| フレンジ DIN 2501/EN 1092-1 | DN 10 から 200;PN 40 から PN 160 | 一 | ||
| ASME B16 フレンズ5 | DN 2/1 から 8 インチ; CL150 から CL1500 | 一 | ||
| ジャズフレンズ | DN 10 から 200: JIS 10K から 20K | 一 | ||
| パイプフィッティング DIN 11851 | DN 10 から 100 (3/8 から 4 インチ) | DN 20から100 (%から4インチ) | ||
| パイプフィッティング SMS 1145 | DN 25から80 (1から3インチ) | 一 | ||
| 3つのクランプ DIN 32676 ((ISO2852) トリクランプ BPE |
DN 15から100 (1/4から4インチ) DN3/8から4インチ |
DN 20から100 (%4から4インチ) DNW:4インチまで |
||
| 女性用糸 DIN ISO 228 とASME B 1201 | DN15;PN100 | 一 | ||
| 他の接続 | 要求に応じて | 要求に応じ | ||
| 濡れた材料 | ステンレス鋼1.4435または1.4404 (AISI 316L),ニッケル合金C4/C22 | 不同鋼,磨いた1.4404 (AISI 316L) または1.4435 (AISI 316L) | ||
| IP 評価 | インテグレートマウント設計:IP 65 / IP 67,NEMA 4X リモートマウント設計:IP 65 /IP 67/IP 68 (センサーのみ,浸水深:5m),NEMA 4X |
|||
| 承認 | ||||
| 爆発防止 | ATEX/IECEx/UKEX/cFMus/EAC-Ex | ATEX/IECEx/UKEX/cFMus/EAC-Ex | ||
| 衛生に関する承認 | 一 | FDA に準拠する | ||
| 法的な計量学 | OIML R117, MID,API/AGA に準拠した法定計量装置 | |||
| 追加承認 | www.abb.com/flow サイトまたはご要望により | |||
| 測定値の%で精度を示す | ||||
FCB400シリーズは以下を搭載しています
FCB450は次のように付け加えています
一般仕様:
