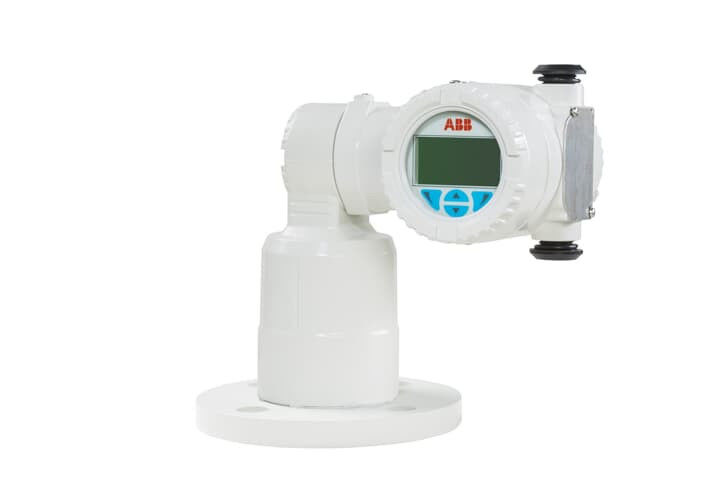

レーザーレベル送信機 LLT100

測定

• 範囲
  0液体の場合は,5〜30m (2〜100フィート)
  0.5から100m(2~330フィート) 固体について
  0.5m~200m (2フィート~660フィート) 反射標的の位置付け用

• 決議
  5mm (0.2インチ)

• 典型的な精度
  ±11mm (0.4インチ)

• 測定線
  レーザー波長:905nm,眼の安全性,クラス1

• レーザービームの偏差
  <0.35°

• 環境条件

• 動作温度
  40°~+60°C (~40~+140°F),冷却チューブで 280°C (535°F) まで

• 保存温度
  ¥40〜+85°C (−40〜+185°F)

• 生存温度
  摂氏40°Cから80°C (摂氏40°Fから175°F)

• プロセス圧力
  基本モデル: 1 から +2 バー (29 psi)
  衛生用モデル: 1 から +1 バー (15 psi)
  圧力を指定したモデル: ¥1〜+496バール (719 psi),フランジに応じて

生産量

• アナログ
  4〜20mA,NAMUR対応
• デジタル
  HART 7 (多変数出力)
• コミュニケーション
  ローカルHMI,EDD/DTM,ハンドヘルド

電源

• ループから電源
  4から20mA,16から42V DC
• 熱レンズオプション
  24V DC (3W)

メカニカル

• 収納材
  粉末塗装アルミ (標準) 316Lステンレス鋼 (オプション)
• サイズ
  ユニバーサル - フラットフレンズ W 247 x H 215 x D 165mm (9.7 x 8.5 x 6.5インチ)
  クラス150 - W 240 x H 242 x D 154mm (9.5 x 9.5 x 6.1インチ) の上昇フレンズ
  クラス300 - W 247 x H 242 x D 165mm (9.7 x 9.5 x 6.5インチ) の上昇フレンズ
  DIN PN 16 - 上げられたフレンズ W 247 x H 242 x D 165mm (9.7イン × 9.5 x 6.5イン)
  DIN PN 40 - 昇華フレンズ W 247 x H 242 mm x D 165 (9.7 x 9.5 x 6.5 インチ)
  衛生用フレンズ W 223 x H 215 x D 137mm (8.8 x 8.5 x 5.4インチ)
• 標準モデルの重量
  ユニバーサル アルミ フレンズ付き アルミの箱: 3.7 kg (8.2 lb)
  316L SST ユニバーサル ステンレス スチール フレンズ: 8.6 kg (19.0 lb)
• 定圧モデルの重量
  アルミの箱: フレンズによって6.7〜7.2kg (14.8〜15.9lb)
  316L SST キャビネット: フレンズによって 10.0 から 10.5 kg (22.1 から 23.2 lb)
• 衛生用モデルの重量
  アルミの箱:5.8kg (12.8lb)
  316L SST 容器:9.1 kg (20.1 lb)
• 保護クラス
  IP66 / IP67/ Nema 4 (SS バージョン 4X)
• プロセス・フィッティング
  フレンジ (ASME 2 号,DN50)
  衛生用フィッティング/トライクランプ 4インチ (ISO2852)
• 濡れた部品
  アルミ,セメント化ボロシリケート窓 (ベースモデル)
  316L SST,セメントボロシリケート窓 (ベースモデル,衛生モデル)
  316L SST 溶融ボロシリケート窓 (高圧モデル)

オペレーション

• ディスプレイ
  統合された128×64ピクセルLCDディスプレイとTTG ( Through-The-Glass) インターフェース
• ソフトウェア機能
  音量計算,ダミング,フィルタリング,スローホルム/アラーム,ユーザー定義表示 (HMI付き)
• CE,ATEX,IECEx,FM,3Aの承認
