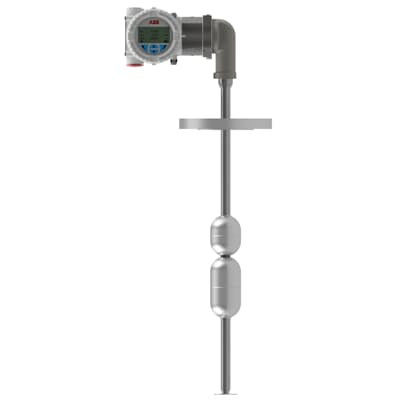

マグネストリクティブレベルトランスミッター LMT100
  • マグネストリクティブレベルトランスミッター LMT100
マグネストリクティブレベルトランスミッター LMT100

マグネストリクティブレベルトランスミッター LMT100

ブランド名 ABB
モデル番号 LMT100
文書 製品説明書 PDF
製品詳細
製品の説明

高精度な液体レベルとインターフェースレベル検出

LMTシリーズのレベルトランスミッターは,複数のセンサー技術を活用した,フィールドマウント,先進的なマイクロプロセッサベースの電子トランスミッターのモジュラーレンジです.液体レベルとインターフェースの正確かつ信頼性の高い測定は,最も困難で危険な産業環境でも提供されていますLMT100は,オプションの温度測定も可能です.

概要

LMT100は磁気圧縮原理に基づいています.

1装置の電子は低エネルギー電流を生成します.
静脈が固定された間隔で
2電気パルスによって磁場が作られ
センサーチューブの内側にある 特殊なワイヤーで移動します
3電線の周りの磁場の相互作用
磁気浮遊は,扭曲ストレスの波を引き起こします
この扭曲は,線に誘導されます.
既知の速度でワイヤーに沿って,位置から
磁気浮遊機と ワイヤーの両端に向かって
4送信機に設置された特許感知要素
組み立ては受信された機械的トルションを変換します
電気回帰パルスに
5マイクロプロセッサベースの電子機器は
開始と帰還のインパルス間の経過時間
(飛行時間) を位置測定に変換します.
浮遊船のレベルに比例する.

LMT100 は以下に優先される:
• インターフェース測定
• エミュルションでの卓越した性能
• 液体表面の層に泡を当てた測定
• 炭化水素と化学的制御

特徴:

  • 高精度:全スケールの0.01%または+1.27mm
  • 再校正は必要ありません.設定して忘れます.
  • 優れたセンサー (特許第5号)473245) について
  • HMIディスプレイ付きの局所表示
  • 2つのコンパートメントの別々のフィールド付きのハウジング
    ターミナルコンパートメント
  • 22m (75ft) の探査器の長さに電源を供給するループ
  • 総レベルおよび/またはインターフェースレベル測定
  • 圧力は165.48バー (2400psig) Std. 124.1バー (1800psig)
  • 温度範囲: -195.5〜426.6°C (-320〜800°F)
    オプション
  • フィールド交換/アップグレード可能な電子モジュール
  • RFI/EMIフィルター内蔵
  • デジタル通信

オプション:

  • 2つのレベル表示
  • プロセス温度測定のためのRTD
  • ガラスの視界
  • 316/L ステンレス鋼の囲み
  • 21点の線形化表

データ

電子トランスミッター

繰り返す可能性:±0.005% フルスケールまたは0.305mm (0.012インチ),どちらが大きいか
非線形性:±0.01% フルスケールまたは0.864mm (0.034in),どちらが大きいか
測定精度:±0.01% フルスケールまたは1.27mm (0.050インチ),どちらが大きいか1
供給電圧:12〜42Vdc - 4〜20mA HARTループ電源
出力/通信:4-20mA HART7®
ユーザーインターフェース:インタラクティブディスプレイ,DTM,EDDL NE107メッセージ
電力消費量:
4-20mA: 36.0 Vdc - 3.6mA 0.13ワット; 21mA 0.76ワット
12.0 Vdc - 3.6mA 0.043ワット; 21mA 0.25ワット
HART モード (4.0mA): 36.0 Vdc 0.144 ワット
12.0 Vdc 0.048 ワット
最大線抵抗:
4-20mA: 36.0 Vdc と 21mA で 1142 オーム*
24.0 Vdc と 21mA で 571 オーム
12Vdcと21mAで,<72オーム**
*HART®通信で許容される最大700オーム
**電流/抵抗チャートを参照
HARTモード (4.0mA):< 650〜700オーム
極性保護:4~20mA,ループ付きの配列ダイオード,FONDATIONフィールドバスとProfibus PA,
極性感がない
更新率:1秒間に10回測定
最小測定距離:76.2mm (3.0インチ),より小さなスパンが必要であれば,工場に相談
減圧:フィールド調節可能,範囲:0.1から60秒
アラーム出力:NE43,ソフトウェアまたはハードウェア選択可能.アップスケール (21mA) またはダウンスケール (3.6mA)
圧縮する完全突起抑制機能がオプションコードS1で利用可能
周囲の温度:-40〜85°C (-40〜185°F) 環境2
湿度:0~100% RH
線形化:21 ポイント表 入手可能
温度センサー (オプション):1000オム Pt RTD,オプションコード SER または STL
温度容量クラス:IEC 60751Bクラス, + (0.3+0.005[t]), -700から2300C
収納物:2つのコンパートメント
収納材料:低銅型アルミニウム 粉末層または316ステンレス鋼で鋳造
装置タグの材料:AISI 316 ステンレス
電気接続:2つのM20x1.5または2つの1/2インチ. FNPT,アダプタとバスコネクタも利用可能
侵入防止:IP66,NEMA 4X

注記:
1 測定精度は,校正磁石を用いて工場環境 (23.88 °F +/-5.6 °C (75 °F +/-10 °F)) で記録される.精度は,浮遊物などの他の要因によってさらに影響される可能性がある.
ヒステレシス,設置,プロセス条件,環境条件
2 ある 機関 の 承認 は 異なっ て い ます.
HART® は FieldComm グループの登録商標です

センサーチューブ

材料:
標準: 316/L ステンレス
オプション:合金20,Hastelloy® C-276,FEP-TEFLON®ジャケット,電極化 316/316Lステンレス
鉄鋼,その他,要求に応じて

プロセス温度:
標準: -195.5〜121.1°C (-320〜250°F)
オプション:オプションで最大427°C (800°F)

プロセスの圧力:
標準: -1.0〜124.1bar @ 149oC (-14.7〜1800psig @ 300oF)
オプション:HP探査機タイプで最大165.47bar (2400psig)

探査機の長さ:
標準: 304.8mm から 9.14m (1 から 30 フィート)
オプション:最大 22.86m (75ft) W/ W7 センサー井戸の柔軟な探査機

探査機の長さの許容量:
標準/オプション: ± 3.2mm (0.125in) 最大3.0m (10ft); +/- 6.4mm (0.25in) 最大6.0m (20ft); ± 9.0mm (0.35in) 最大9.0m (29.5ft); +/- 25.4mm (1.0in) 最大22.86m (75ft)

設置:
標準:3/4 MNPT圧縮装置
オプション:プラグ,フィッティング,フレンズ


  •
